SETTINGAN STANDAR PINTU PADA ARCHICAD 11




Settingan default pintu pada layout 2 dimensi sebenarnya dapat kita rubah, karena jika tidak di rubah, pada gambar layout hanya ada satu garis daun pintu nya.

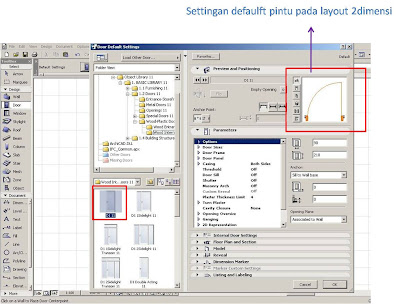

Yaitu dengan merubah skala pada table Option nya, seperti pada gambar.




Untuk opening handle juga bisa di munculkan, yaitu pada bagian table Door Panel, lalu pilih opening handle, dan pilih type yang di inginkan.




Dalam layout 2 dimensi apabila kita menginginkan arah bukaan pintu dengan bermacam-macam sudut bukaan , dapat dilakukan dengan merubahnya pada Bagian table 2D Representation , lalu pilih opening angle nya misal 45˚ atau 90˚



Selain itu dapat juga merubah material pada pintu tersebut, apakah materianlnya wood, aluminium, metal, atau lainnya,
disini juga bisa mengubah warna pintu.





original posting
by: yudha
