SETTINGAN PEN & COLOR ARCHICAD 11

Settingan pen & color ini sebenarnya tergantung kebutuhan kita pada sebuah gambar. Berikut settingan standar yang biasa digunakan untuk denah 2Dimensi, section, juga elevation dengan warna standar Hitam. Settingan pen & color ini sangat penting.

Gunanya kita men-setting terlebih dahulu adalah supaya kita tidak perlu men-setting- setting lagi, karena settingan yang sudah kita buat dapat dipergunakan untuk beberapa gambar.

Untuk Membuka jendela Pen & color, pada toolbars, pilih Windows lalu Toolbars, dan Attributes.

Lalu pilih icon pen & color:

Setelah jendela pen & color terbuka, lalu pilih kotak berwarna putih dibawah kotak-kotak berwarna.

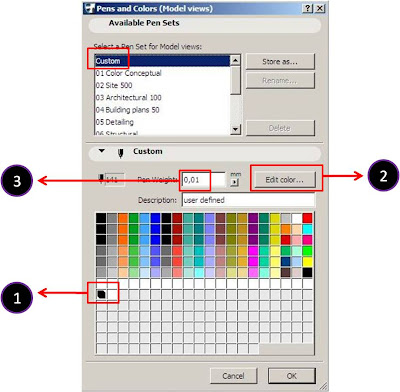

klik 2 kali pada kotak putih (no. 141) ini misalnya
pilih warna (hitam) pada edit color lalu Enter
isi pen weight ukuran 0,01

ukuran pen weight 0,01 ini adalah ukuran ketebalan garis yang nantinya digunakan untuk membuat garis dinding pada setting composite:

Untuk selanjutnya, pilih lagi kotak berwarna putih kedua di sebelah kotak yang tadi di edit.
klik 2 kali pada kotak putih (no. 142) ini misalnya
pilih warna (hitam) pada edit color ,lalu Enter
isi pen weight ukuran 0,10
